Coppens Metaal-techniek
Z 5–10 minut do kilku sekund
TubeInspect XL + BendingStudio XT: kontrola rur w sekundach, korekcja giętarki w pętli zamkniętej — case study Hexagon.
Pomiar rur i drutów · Hexagon
TubeInspect
Turnkey bezstykowa komora optyczna do pomiaru rur i drutów, napędzana oprogramowaniem BendingStudio XT — mierzy w sekundach i koryguje giętarkę w czasie rzeczywistym.
8 lub 16
kamer HD / 12 MP
do 7 m
długość rury (XL)
⌀ 200 mm
maks. średnica (XL)
BendingStudio XT
software w komplecie
Streamline your workflows
QR-based part selection, real-time feedback, automated data integration — proste narzędzia oszczędzają godziny na zmianę.
Improve accuracy
Zaawansowana kompensacja temperatury i software-guided part positioning zapewniają powtarzalne wyniki nawet w trudnym środowisku hali.
Higher productivity
Szybsze pomiary, mniej odrzutów i bezpośrednia korekcja giętarki oznaczają krótszy czas przezbrojeń i wyższy uzysk.

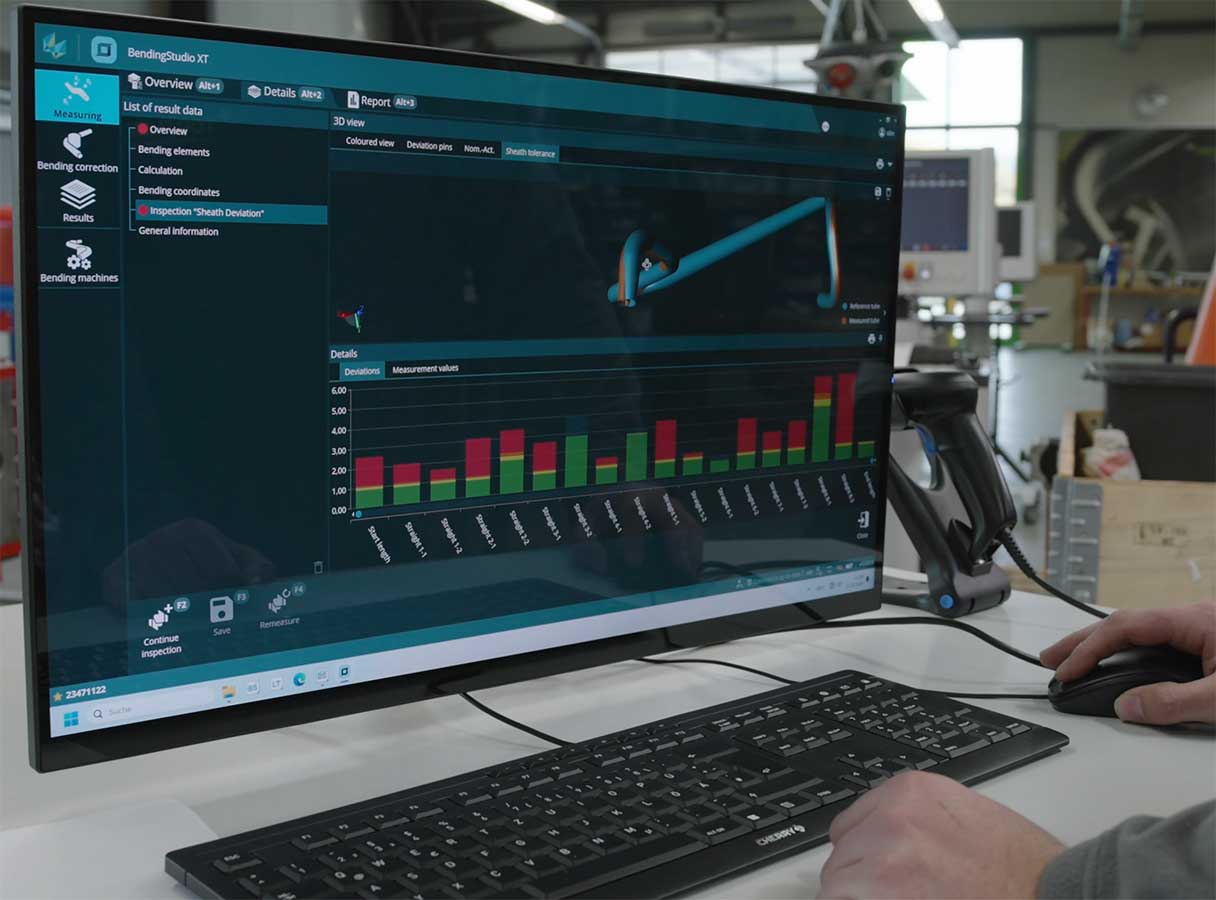

TubeInspect to turnkey bezstykowa komora optyczna Hexagon do pomiaru rur giętych, drutów, busbarów i hairpinów, napędzana oprogramowaniem BendingStudio XT. Rura leży swobodnie w komorze, macierz kamer wykonuje pełną rekonstrukcję 3D, a BendingStudio XT porównuje wynik z CAD i wysyła wektor korekcji Y-B-C bezpośrednio do sterownika giętarki. TubeInspect ma dedykowany embedded CPU (Linux) uniezależniony od aktualizacji Windows, glass reference surface o wyjątkowej stabilności, automatyczną detekcję otworów, integrację ERP i tryb multi-part do wysokiej seryjności.
Cechy i funkcje
Automatic drill hole measurement
Automatyczna detekcja i pomiar otworów bez fizycznych adapterów — powtarzalny wynik, mniej pomyłek, brak ryzyka uszkodzenia rury.
Embedded TubeInspect CPU (Linux)
Niezależny od Windows Update — brak przestojów spowodowanych aktualizacjami, stabilna praca 24/7 na hali.
Direct bender integration
Wektor korekcji Y-B-C wysyłany bezpośrednio do sterownika giętarki — zamknięta pętla korekcji w czasie rzeczywistym.
Glass reference surface
Trójwymiarowa szklana powierzchnia referencyjna zapewnia wyjątkową stabilność i trwałość w warunkach hali.
Temperature compensation
Zaawansowana kompensacja temperatury utrzymuje dokładność mimo wahań warunków środowiskowych na hali.
Multi-part measurement + QR
Skanowanie QR wywołuje program, batch measurement mierzy wiele identycznych części w jednym obrazie — wysoki throughput.
Specyfikacja techniczna
- Modele M (P8.2)
- TubeInspect 35 M (series 5, 3 MP) · TubeInspect 37 M (series 7, 12 MP) — 8-kamerowy array
- Modele XL (P16.2)
- TubeInspect 35 XL (series 5) · TubeInspect 37 XL (series 7, 12 MP) — 16-kamerowy array
- Zakres M (długość / średnica)
- do 1000 mm długości / ⌀ do 125 mm
- Zakres XL (długość / średnica)
- do 7 m długości / ⌀ do 200 mm
- Software w komplecie
- BendingStudio XT — CAD, korekcja giętarki, multi-part, ERP API
- Powierzchnia referencyjna
- Trójwymiarowa szklana referencja (glass reference surface)
- CPU
- Embedded TubeInspect CPU (Linux) — niezależny od Windows Update
- Certyfikacja kalibracji
- ISO 17025
- Integracja giętarek
- Direct bender integration — Y-B-C w czasie rzeczywistym (m.in. WAFIOS BMF60 w case study Hexagon)
TubeInspect w akcji
Zobacz jak Coppens Metaal-techniek skrócił pomiar rury z 5–10 minut do sekund dzięki TubeInspect i BendingStudio XT.
Miejsce na film produktowy — dodaj YouTube ID w konfiguracji strony.
Porównaj modele
Wybierz konfigurację dopasowaną do Twojej aplikacji — od uniwersalnej wersji, po specjalistyczne warianty.
TubeInspect 35 M (P8.2)
8 kamer, series 5 (3 MP). Rury do 1000 mm długości i ⌀ 125 mm. Najczęściej wybierany model dla motoryzacji i AGD.
TubeInspect 37 M (P8.2 HRC)
8 kamer, series 7 (12 MP). Wysoka rozdzielczość dla drobnych detali i wymagających geometrii.
TubeInspect 35 XL (P16.2)
16 kamer, series 5. Rury do 7 m długości i ⌀ 200 mm — wielkogabarytowe systemy hydrauliczne, konstrukcje aluminiowe.
TubeInspect 37 XL (P16.2 HRC)
16 kamer, series 7 (12 MP). Największa komora i najwyższa rozdzielczość — flagowa konfiguracja.
Zastosowania w polskim przemyśle
Motoryzacja
Przewody hamulcowe, paliwowe, hydrauliczne, wydechowe, ramy siedzeń, elementy klimatyzacji.
Elektromobilność (3D Hairpin Inspect)
Dedykowany system TubeInspect do szybkiej i precyzyjnej kontroli hairpinów silników elektrycznych na linii.
Busbar correction
Pomiar i korekcja busbarów — również w konfiguracji z giętarkami WAFIOS BMF60 pokazanej przez Hexagon.
Meble, HVAC, lotnictwo, medycyna
Ramy krzeseł, rurki wymienników ciepła, przewody hydrauliczne, rurki instrumentów — pomiar bez ryzyka zarysowania.
Wdrożenia i case studies
Numalliance
W pełni zautomatyzowana pętla produkcja–pomiar–korekcja
TubeInspect P8.2 HRC z funkcjami automatyzacji tworzy zamkniętą pętlę produkcyjno-korekcyjną dla giętarek.
Transfluid
Szybka korekcja giętarki
TubeInspect P8.2 HRC do high-speed bender correction w produkcji seryjnej rur.
Biebl
TubeInspect P16.2 HRC + BendingStudio XT
Wzrost efektywności produkcji rur dzięki najwyższej rozdzielczości i pełnej automatyzacji.
Akcesoria
Kompletny ekosystem dodatków, sond i mocowań rozszerzających możliwości produktu.
BendingStudio XT
Software napędzający TubeInspect — łączy Absolute Arm, Absolute Tracker i TubeInspect w jednym workflow.
Workstation accessories
Ergonomiczne stanowisko: touchscreen, QR scanner, storage na peryferia — organizacja pracy operatora.
3D Hairpin Inspect
Wyspecjalizowana konfiguracja TubeInspect do produkcji hairpinów silników elektrycznych.
Database API
Integracja z ERP przez API — automatyczny transfer wyników, synchronizacja workflow.
Metrology Asset Manager
Zdalny monitoring stanu i wydajności TubeInspect w chmurze — real-time asset management.
Materiały do pobrania
Pobierz pełną broszurę TubeInspect
Zostaw dane kontaktowe, a otrzymasz PDF ze specyfikacją techniczną, wariantami, akcesoriami i przykładami wdrożeń.
Powiązane produkty
Produkt
Absolute Arm with BendingStudio XT
Ramię pomiarowe z BendingStudio XT — pomiar rur nietypowych i wielkogabarytowych.
Zobacz produkt
Produkt
GLOBAL
Mostowa CMM Hexagon do precyzyjnych pomiarów końcówek rur i komponentów.
Zobacz produkt
Produkt
TIGO SF
Kompaktowa CMM shop-floor przy linii gięcia.
Zobacz produkt
Produkt
MAESTRO
Nowej generacji all-digital CMM Hexagon.
Zobacz produktNajczęstsze pytania
Który model TubeInspect wybrać?+
Modele M (35 M / 37 M, 8 kamer) obsługują rury do 1000 mm i ⌀ 125 mm. Modele XL (35 XL / 37 XL, 16 kamer) — do 7 m długości i ⌀ 200 mm. Wersje 37 (series 7) mają kamery 12 MP dla najwyższej rozdzielczości.
Czy TubeInspect potrafi korygować giętarkę automatycznie?+
Tak — BendingStudio XT wysyła wektor korekcji Y-B-C bezpośrednio do sterownika giętarki (m.in. WAFIOS BMF60 opisane w materiałach Hexagon). Zamknięta pętla korekcji w czasie rzeczywistym.
Czy TubeInspect jest odporny na warunki hali?+
Tak — zaawansowana kompensacja temperatury, glass reference surface i embedded CPU (Linux) zapewniają stabilność w trudnych środowiskach produkcyjnych bez przestojów spowodowanych aktualizacjami Windows.
Czy TubeInspect nadaje się do produkcji hairpinów EV?+
Tak — dedykowana konfiguracja 3D Hairpin Inspect (system TubeInspect powered by BendingStudio XT) jest zaprojektowana do szybkiej i precyzyjnej kontroli hairpinów silników elektrycznych.
